重慶斜管填料工作原理,斜管沉淀池特點,斜管設計參數
作者來源:gysxlc 發布時間： 2018/7/10 9:42:55 標簽：斜管 斜管填料 斜管沉淀池
導讀：蜂窩斜管沉淀池可用于原水凈化沉淀也可用于污水混凝沉淀去除SS,或者用于中水回用,膜濃水等工藝的軟化澄清.
斜管填料主要用于各沉淀和除砂作用，是近十年來給排水工程中采用最廣泛而且成熟的一項水處理裝置。斜管填料適用范圍廣、處理效率高、占地面積小等優點，適用于進水口除砂，一般工業和生活給水沉淀、污水沉淀、隔油以及尾礦濃縮處理。既適用于新建工程，又適用于現在舊池的改造，均能取得理想使用效果。蜂窩斜管沉淀池可用于原水凈化沉淀也可用于污水混凝沉淀去除SS，或者用于中水回用，膜濃水等工藝的軟化澄清。

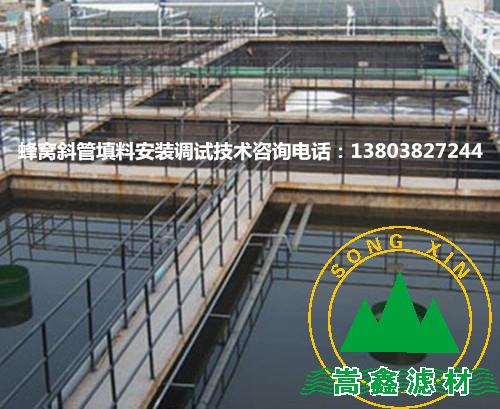

蜂窩斜管沉淀池工作原理：
原水投加混凝劑，在混合池內，通過攪拌器的攪拌作用，保證一定的速度梯度，使混凝劑與原水快速混合。高效斜管沉淀池分為絮凝與沉淀兩個部分，在絮凝池，投加絮凝劑，池內的渦輪攪拌機可實現多倍循環率的攪拌，對水中懸浮固體進行剪切，重新形成大的易于沉降的絮凝體。沉淀池由隔板分為預沉區及斜管沉淀區，在預沉區中，易于沉淀的絮體快速沉降，未來得及沉淀以及不易沉淀的微小絮體被斜管捕獲，最終高質量的出水通過池頂集水槽收集排出。
蜂窩斜管沉淀池的特點：
1、處理效率高、占地面積小、經濟效益顯著;
2、處理水質優、社會效益好;
3、抗沖擊能力強、適用水質廣泛;
4、設備少、運行維護方便。
蜂窩斜管沉淀池設計參數：

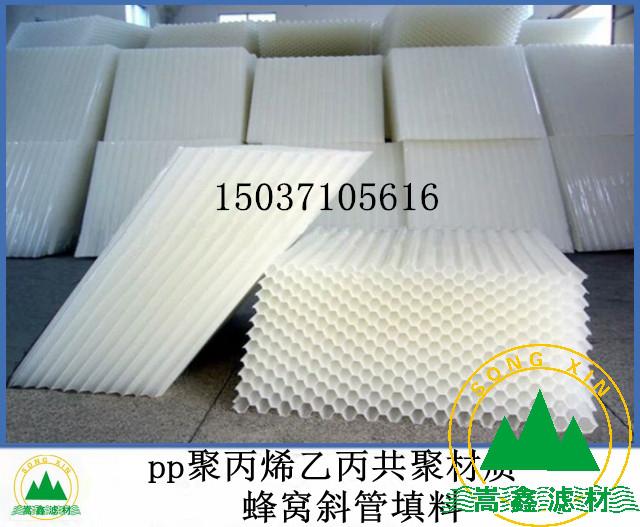

1、蜂窩斜管之間間距一般不小于50mm，斜管填料長一般在1.0-1.2m左右；
2、斜板的上層應有0.5-1.0m的水深，底部緩沖層高度為1.0m。斜板（管）下為廢水分布區，一般高度不小于0.5m，布水區下部為污泥區；
3、池出水一般采用多排孔管集水，孔眼應在水面以下2cm處，防止漂浮物被帶走；
4、廢水在斜管內流速視不同廢水而定，如處理生活污水，流速為0.5-0.7mm/s。
5、蜂窩斜管與水平面呈60°角，斜板凈距（或斜管孔徑）一般為80～100mm。 異向流斜板（管）沉淀池的設計計算式可由如下分析求的。假定有一個異向流沉淀單元，傾斜角為a，長度為l，斷面高度為d，寬度為w，單元內平均水流速度v，所去除顆粒的沉速為u0。
