可調式長柄濾頭ABS整體澆筑濾板模板規格型號參數表

作者來源:gysxlc 發布時間： 2023/7/20 17:57:09 標簽：可調式長柄濾頭 ABS整體澆筑濾板模板 ABS濾板
導讀：可調式濾頭表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷�？p隙必須無殘缺、溢邊、堵塞等缺陷。濾桿在預埋座內可調節范圍宜為0～50mm。QSK-Ⅰ、QSK-Ⅱ和QSK-Ⅲ型濾頭預埋座尺寸宜符合下表要求。

可調式長柄濾頭由濾帽、濾桿、預埋座三部分組成。通過旋轉濾桿的上下調整，使安裝在濾板上的所有濾頭進氣孔保持在同一水平高度。可調式濾頭的預埋座緊固在整體澆筑模板上的結構形式，在不改變?yōu)V池工藝和結構前提下，可便捷地上下調整濾桿的螺紋上口的水平高度，達到布?xì)馀渌鶆虻男Ч?/span>

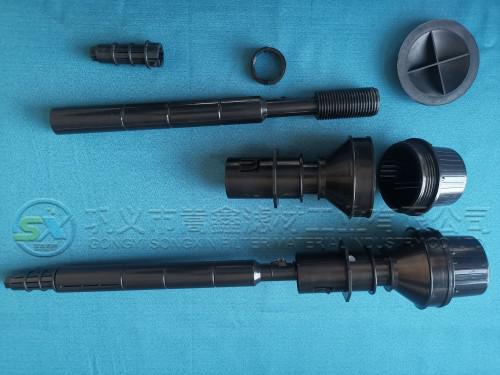

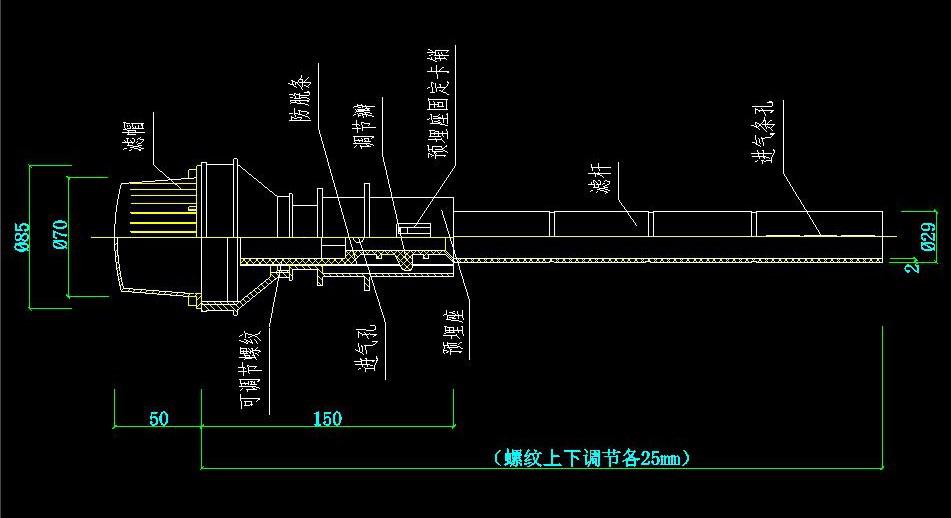

可調式長柄濾頭一般由濾帽、濾桿、預埋座等組成，如下圖：

可調式濾頭規格參數表：

型號	濾帽縫隙寬度	縫隙長度	縫隙面積（m2）	濾桿		預埋座
型號	濾帽縫隙寬度	縫隙長度	縫隙面積（m2）	長度	內徑	長度	外徑
QSK-I	0.5±0.05	34±1.0	612	380±2	25±0.5	150±1.5	47-2
QSK-II	0.4±0.05	34±1.0	490	380±2	25±0.5	150±1.5	47-2
QSK-III	0.3±0.05	34±1.0	367	380±2	25±0.5	150±1.5	47-2

1、濾頭表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷。

2、縫隙必須無殘缺、溢邊、堵塞等缺陷。

3、濾桿在預埋座內可調節范圍宜為0～50mm。

4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型濾頭預埋座尺寸宜符合下表要求。

ABS濾板模板參數表：

ABS濾板模板尺寸					濾頭預埋孔座
模板類型	長度	寬度	高度	厚度	孔徑	孔距
A型	1138±2	617±1	100±1	5±0.5	47.0+0.3+0.0	200（縱）±1
						150（橫）±1
B型	963±2	467±1	80±1	5±0.5	47.0+0.3+0.0	165（縱）±1
						150（橫）±1
C型	946±2	964±1	40±1	4±0.5	47.0+0.3+0.2	135（縱）±1
						135（橫）±1

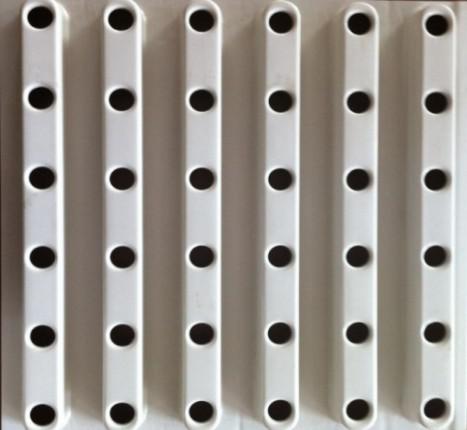

ABS濾板模板大樣圖：

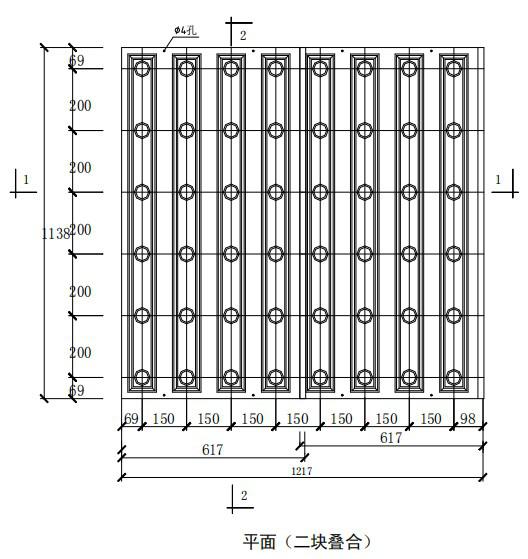

A型濾板1138x617x100x5x24

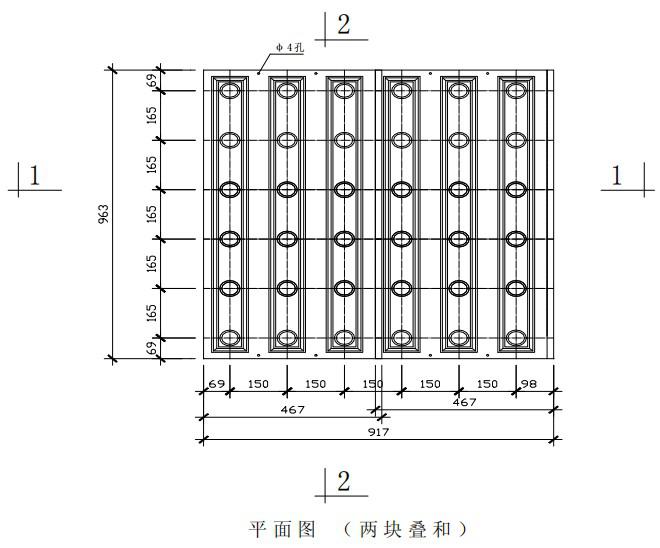

B型濾板963x467x80x5x18

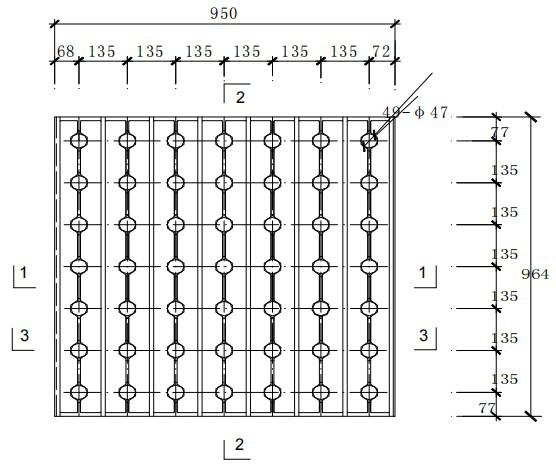

C型濾板964x950x40x5x49

ABS濾板施工安裝程序：

池體實測→模板取樣→模板安裝→鋼筋綁扎→預埋座安裝→清理→檢查→搭設操作平臺→混凝土澆搗→初凝→旋松預埋座施工蓋→養護→打開預埋座施工蓋→布水區進水至預埋座內螺紋平面→置入帶調節螺紋的濾桿調 試水平→固定鎖緊圈→檢查→安裝自鎖濾帽。
