水泥混凝土濾板是水廠過濾工藝中的主要設備之一，在濾池中起到承載濾料層過濾和反沖刷配水、配氣的兩層作用，濾板裝置質量的好壞(特別是整池濾板平坦度)直接關系到過濾作用、運行效益及運用年限。
(1)、濾板縫灌注：灌縫用無縮短水泥或?qū)Ｓ霉嗫p膠泥或?qū)I(yè)聚合物水泥砂漿應有出廠實驗陳述單及復試陳述，當對其質量有懷疑時，加倍抽樣或全數檢驗。灌縫料有必要滿意規劃要求，不然隨溫度的改變熱脹冷縮，接縫易開裂，受反沖刷，振蕩后掉落，呈現漏砂、漏氣、漏水等更為嚴重的結果。

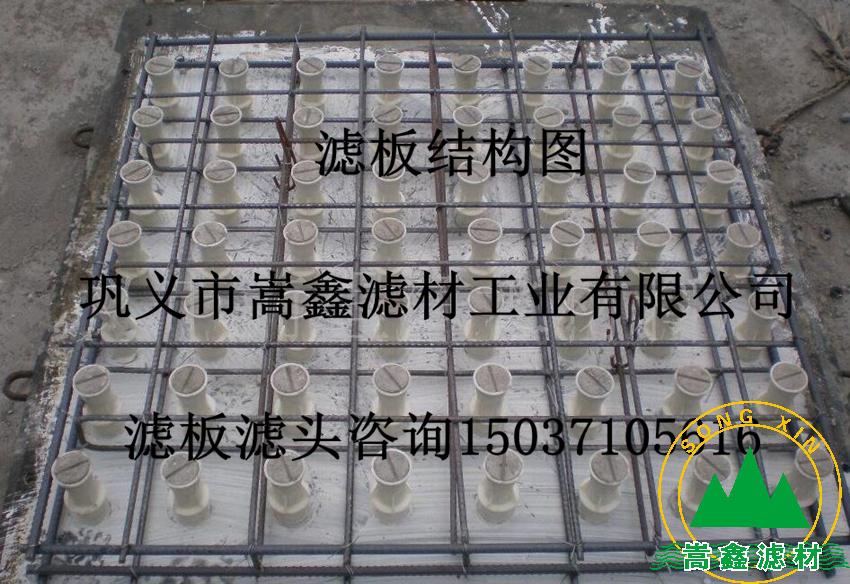

（2）、混凝土濾板：濾板應契合規劃要求，規劃無要求的應契合下列技能規范：規范尺度：規劃要求。混凝土強度：規劃要求。鋼筋骨架裝置：定位精確，答應差錯不大于±5mm，上下、四邊保護層±5mm。濾頭套管：預埋精確、無遺失、無倒位過失，高度差錯±1mm。外觀：表面平坦，無露筋、氣泡、翹曲、振裂，四邊無破損，預埋套管精確無倒錯、傾斜、遺失，套管內無堵塞。濾板邊際密實度高，無毛刺、殘缺、掉角。公役：雙面平坦度差錯±1mm，濾板厚度差錯，四邊筆直度差錯3mm。
濾池濾梁土建施工及質量要求；
（1）、濾池濾梁的整池平坦度：濾梁澆筑時應裝備高規范金屬模，并具有熟練的制造技能，才干確保整池濾梁的平坦度及螺栓預埋的精確性，濾梁維護到規則強度，拆模后必需進行二次高精度找平而后才干裝置濾板。單根濾梁的平坦度差錯±2mm；整池濾梁的平坦度差錯±3mm。
（2）、預埋固定螺栓的定位精確性：預埋不銹鋼螺栓（固定濾板用）應按圖紙進行精確排版放線并筆直放置,且有固定辦法，確保在澆搗過程中不發生傾斜和移位。不然會給后續的設備、管道裝置帶來很大的困難。若漏放不應用不銹鋼膨脹螺栓補足。因?yàn)槁菟ǹ變?nèi)混凝土在水的腐蝕下一旦腐蝕，磨擦力便喪失殆盡，形成濾板布?xì)庀品F(xiàn)象。此情況下應采用化學錨固不銹鋼螺栓彌補，化學錨固不銹鋼螺規范型號應由規劃院斷定。
（3）、池壁平直度：池壁內尺度、對角線差錯、筆直度差錯±3mm。差錯過大會形成濾板裝置困難和布?xì)獠痪�。池�?nèi)壁下部四周的凸緣（支承濾板及不銹鋼壓板用）應與池壁一起澆筑，不然凸緣與池壁砼別離，反沖刷時接合面簡單漏氣。
整體澆筑濾板平坦度若不能精確在同一水平線上，導致配水不均勻、死水區多、濾料易板結、積泥，一起因?yàn)椴糠譀_刷強度太大，形成承托層紊亂，呈現漏砂等不良結果。若規具體要求應滿意下列規范：
①每塊濾板頂面水平差錯為±1mm；
②每個濾池間濾板頂面水平差錯為±3mm；
③濾池間濾板頂面水平差錯為±5mm。
濾頭技術要求：

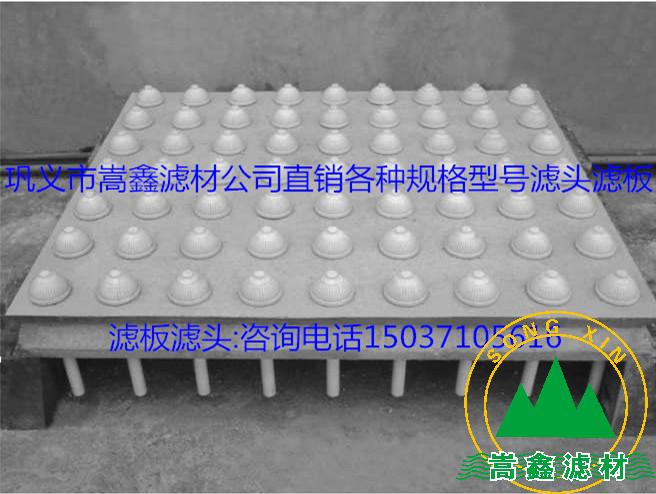

濾頭/濾帽原料采用ABS工程塑料制造，強度高，不易破碎。在濾頭結構中強化螺紋增設橡膠墊圈，聯接牢固，永不脫落。濾頭帽底座設計增加底縫，使與濾板間無死水區，不積泥。
◆濾頭縫隙無殘缺、氣泡、飛邊和毛刺等缺陷；
◆濾頭表面光滑、無明顯雜質，無裂縫，色澤一致；
◆單純用氣反沖時，濾頭的水頭損失和氣水同時反沖洗；
◆沖洗的濾頭水頭損失應符合設計要求；
◆長柄濾頭槽隙寬度：2.2±0.3mm，槽隙總面積：550mm2。
◆安裝密度36-49個/m2；氣沖強度：10-20L/m2.S；水沖強度5-6L/m2.S。
◆單純用水反沖洗時濾頭的水頭損失不大于下表值。
